Sensor Mágico de Copa Ligera KY-027

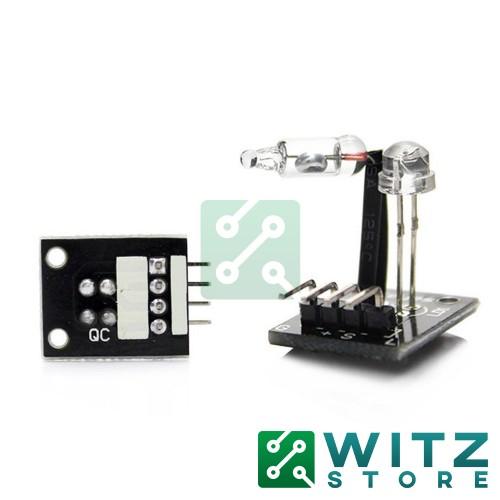

El módulo mágico de copa ligera KY-027 incorpora un interruptor de inclinación de mercurio y un LED rojo claro. 'G' es la conexión común al cátodo de LED y un terminal del conmutador. 'S' es el otro contacto del interruptor y 'L' se conecta al ánodo del LED (se requiere un resistor en serie para el LED, 220 ohmios, por ejemplo). El pin '+' se conecta a una resistencia de arrastre de 10 K ohm conectada a 'S' del conmutador.
