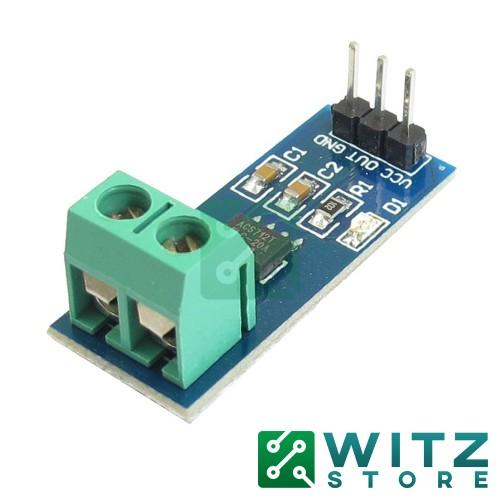

Sensor de Corriente ACS712 30A
Descripción:
El sensor de corriente ACS712 es una solución económica para medir corriente, internamente trabaja con un sensor de efecto Hall que detecta el campo magnético que se produce por inducción de la corriente que circula por la línea que se está midiendo. EL sensor nos entrega una salida de voltaje proporcional a la corriente, dependiendo la aplicación podemos usar el ACS712-05A, ACS712-20A o el ACS712-30A, para rangos de 5, 20 o 30 amperios respectivamente.
Especificaciones:
- Sensor lineal de efecto hall de bajo offset
- Alta precisión de medida debido a la cercanía del sensor de efecto hall al elemento de paso (ambos se encuentran dentro del IC).
- Baja resistencia del elemento de paso para una baja disipación de potencia (1.2 mΩ típico)
- Capacidad de sobrevivir a picos de corriente de hasta 5 veces la corriente nominal de operación.
- Las terminales del elemento conductor se encuentran aisladas electricamente (Hasta 2.1KV) por lo que evita la necesidad de aislamiento externo (optoacopladores).
